欧美丝袜精品,国产色网站片,一起草成人一二三区,亚洲激情图久久99,日韩中文字幕资源,青青草资源站,91视频影院午夜福利,精品日本三级,我要操在线免费视频

　　織物在一垂直織物平面的負荷作用下鼓起、擴張進而破裂的現(xiàn)象稱為脹破。織物的脹破強力是織物的一個重要力學(xué)指標(biāo)。目前主要采用彈性膜片法測定織物的脹破強力，測試標(biāo)準(zhǔn)有GB/T7742.1–2005《紡織品織物脹破性能第1部分脹破強力和脹破擴張度的測定液壓法》、FZ/T01030–1993《針織物和彈性機織物接縫強力和擴張度的測定頂破法》等。影響織物脹破強力的試驗因素很多，如試樣勻質(zhì)性、溫濕度、試驗面積、試驗條件（定油壓速率和定脹破時間）、儀器設(shè)備等，根據(jù)標(biāo)準(zhǔn)GB/T7742.1–2005和FZ/T01030–1993，在多次試驗中發(fā)現(xiàn)試驗面積、試驗條件和儀器設(shè)備這三個因素對織物脹破強力的影響較大，現(xiàn)簡述這三種因素對織物脹破強力的影響。

　　1試驗方案

　　1.1樣品的選取

　　隨機選取不同成分和組織結(jié)構(gòu)的樣品8份，測試每個樣品的脹破強力10次，以它們結(jié)果的平均值進行分析比較。

　　1.2儀器

　　MULLENC型脹破強力儀，M229AUTOBURST型脹破強度儀。

　　1.3試驗方案

　　選定不同的設(shè)備儀器和不同的試驗方法，試樣的脹破強力結(jié)果也不同。GB/T7742.1–2005中規(guī)定脹破時間可采用（20±5）s；試驗面積采用50cm2，也可使用100cm2、10cm2、7.3cm2等其他試驗面積；FZ/T01030–1993中規(guī)定油壓速度為（85±10）mL/min。

　　本文選定試驗面積、試驗條件和設(shè)備儀器這三個因素分別進行單因子試驗，以每個試樣結(jié)果的平均值進行分析比較。其中，試驗面積選為7.3cm2和50cm2；試驗條件選為定油壓速率95mL/min和定脹破時間20s；儀器設(shè)備選定為MULLENC型脹破強力儀和M229AUTOBURST型脹破強度儀。

　　2試驗結(jié)果及分析

　　2.1不同試驗面積的結(jié)果比較及分析

　　選擇M229AUTOBURST型脹破強度儀，定脹破時間20s的條件下進行試驗。試驗結(jié)果見表1。

　　由表1可知，當(dāng)試驗面積不同時，試樣的脹破強力差異很大，一般來說試驗面積越小，其脹破強力值越大，采用試驗面積7.3cm2所得的脹破強力值是試驗面積為50cm2脹破強力值的3倍左右。因此進行脹破試驗時必需注明試驗面積。

　　2.2不同試驗條件的結(jié)果比較及分析

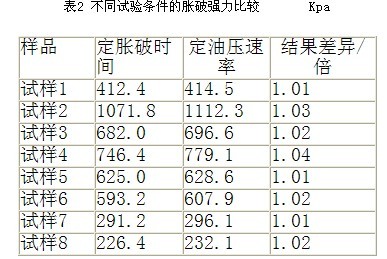

　　選擇M229AUTOBURST型脹破強度儀，試驗面積為7.3cm2的條件進行試驗，比較定油壓速率和定脹破時間對結(jié)果的影響。試驗結(jié)果見表2。

　　由表2可知，采用定油壓速率為95mL/min時所得的脹破強力值比定脹破時間20s所得脹破強力值偏大，但兩種相差不大，差異在5%以內(nèi)。

　　2.3不同儀器的結(jié)果比較及分析

　　選擇試驗面積為7.3cm2，定脹破20s為終止條件進行試驗。試驗結(jié)果見表3。

　　由表3可知，其他試驗條件相同的情況下，不同設(shè)備所得的脹破強力值也有所差異，這些差異是隨機的，有些試樣采用M229AUTOBURST型脹破強度儀所得脹破強力值較大，有些試樣采用MULLENC型脹破強力儀所得脹破強力值較大。

　　3結(jié)論

　　通過試驗發(fā)現(xiàn)，試驗面積、試驗條件和設(shè)備儀器對脹破強力值都有所影響，其中試驗面積對脹破強力值的影響最大。一般來說試驗面積越小，其脹破強力值越大，采用試驗面積7.3cm2所得的脹破強力值是試驗面積為50cm2脹破強力值的3倍左右。因此進行脹破試驗需注明試驗面積；采用定油壓速率95mL/min所得脹破強力值比定脹破時間20s所得脹破強力值偏大；試驗條件相同的情況下，不同設(shè)備所得的脹破強力值也有所差異，這些差異是隨機的。
