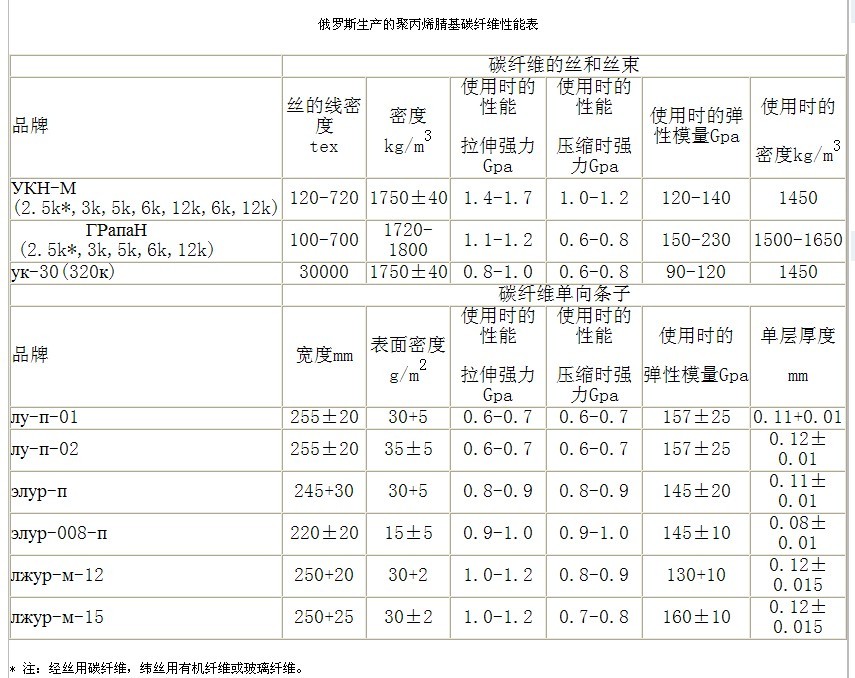

近年因?yàn)榫埘ダw維價(jià)格較低，在俄羅斯的紡織工業(yè)中應(yīng)用日趨廣泛，這使聚丙烯腈纖維在紡織產(chǎn)品的用量逐漸減少，聚丙烯腈纖維更多地用于制取碳纖維。

　　俄羅斯科研人員研究了一些俄產(chǎn)用于制取碳纖維的聚丙烯腈纖維樣品，及它們的成絲工藝，丙烯腈共聚物的不同成分，使用的溶劑類型等，研究采用X線照相法、差動(dòng)掃描量熱法、熱解得量分析法，結(jié)果表明：

　　共聚物成分實(shí)際不影響聚丙烯腈纖維成形的結(jié)晶過程；

　　溶劑的不同，對(duì)沉淀時(shí)的聚合物結(jié)晶大小，有明顯影響。有機(jī)溶劑中形成的聚丙烯腈纖維結(jié)晶，60-66%大于鹽水溶液中形成的聚丙烯腈纖維結(jié)晶。

　　樣品的玻璃化區(qū)段溫度數(shù)據(jù)分析和熱容指標(biāo)分析表明，鹽水溶液成形的聚丙烯腈纖維聚合鏈，它的熱容小，其鏈段剛性大，它的非結(jié)晶區(qū)域的剛性，超過有機(jī)溶劑中成形的聚丙烯腈纖維聚合鏈。

　　對(duì)纖維加熱時(shí)，熱解重量分析法證明，三種樣品分別在287℃、245℃、241℃時(shí)，質(zhì)量損失開始。分別在292℃、250℃、248℃時(shí)，質(zhì)量損失最迅速。分別在300℃、257℃、259℃時(shí)，質(zhì)量損失最多的時(shí)刻結(jié)束。在400℃時(shí)，總質(zhì)量變化，三種樣品分別為35.5%、23.1%、24.5%。

　　熱解重量分析法數(shù)據(jù)變化反映出，在纖維加熱時(shí)，要降低質(zhì)量損失開始以后的溫度，這樣可以相應(yīng)減少氧化時(shí)聚丙烯腈原絲的質(zhì)量損失。
