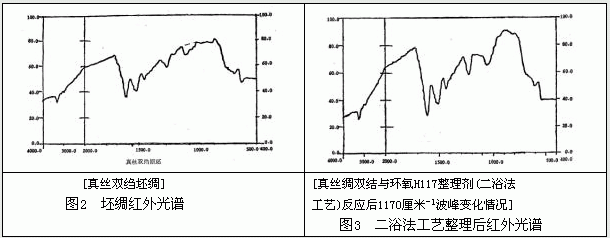

從表中可以看出，二浴法工藝可使防縮免燙、手感風(fēng)格、耐洗、縐效應(yīng)基本達(dá)到平衡。我們將二浴法工藝的樣品與坯綢分別做了紅外光譜，見圖2，圖3。

   五、采用紅外衰減全反射(ATR)法檢測質(zhì)量的探討
   采用紅外ATR法檢測真絲雙縐與環(huán)氧化合物的交鏈情況，對快速檢驗出整理織物的質(zhì)量是一種新的嘗試[11]。
   前面己經(jīng)講過，真絲綢與環(huán)氧化合物的整理主要發(fā)生在酪氨酸酚羥基的活潑H上，反應(yīng)式為，

   在紅外光譜上，整理前后織物的分子吸收變化則主要反映在波數(shù)為1170厘米-1酚羥基的消失。我們將整理前后織物的紅外光譜進(jìn)行對照比較，所有整理后真絲雙縐的紅外光譜中，該峰均比原坯要弱，且整理效果好的，核峰就近于完全消失，整理效果不好的，則該峰減弱的程度就小。其與織物平挺度(免燙級)指標(biāo)的好壞十分一致。見表7。

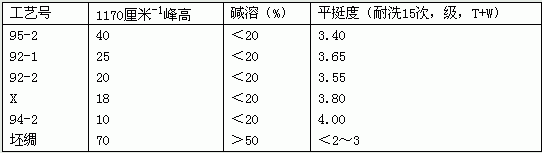

   表7 紅外1170厘米-1波峰與物理指標(biāo)的關(guān)系

   從上表數(shù)據(jù)可以看出，用紅外光譜吸收峰的變化情況來判斷整理效果的好壞，作為一種"把關(guān)"手段是基本可行的，在一般情況下可以符合生產(chǎn)快速監(jiān)測手段的要求。
   六、結(jié)論
   1·克分子比高于1:1·7的H117環(huán)氧樹脂作為真絲雙縐的整理劑，可使織物賦予良好的防縮免燙要求。
   2·二浴法工藝可使織物在免燙、耐洗、手感風(fēng)格、縐效應(yīng)等方面得到完美的平衡。
   3·采用紅外ATR法快速檢測交鏈情況與各項物理指標(biāo)有良好的一致性，是工業(yè)化生產(chǎn)可靠的監(jiān)測方法。
